方案簡述

      該項目有4個廢氣產生點，車間內部管路已存在，只需將4個廢氣產生點通過管路匯集起來，通過廢氣處理設備，經煙囪達標排放。4個收集點共用1套廢氣治理設備，其中包含輔助吸風裝置，雙噴淋塔、UV光氧催化設備、離心風機、風道、煙囪。

 工藝路線

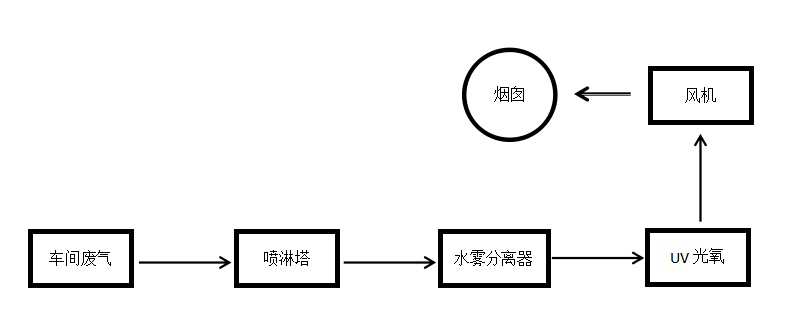

工藝流程圖

工藝路線：采用噴淋塔+UV光氧工藝。廢氣進入噴淋塔+UV光氧進行吸附凈化，凈化達標后直接排放；
設計參數
1、此方案選用37KW風機風量為28105-36427m3/h，全壓為2302-2920Pa。
2、管路選用螺旋風管，材質：鍍鋅板；厚度1.0mm。
     管路尺寸：φ900mm、Φ800、Φ300。
     煙囪直徑為：φ1000 mm，H=38米。
