a、伸縮房 b、工件圖
1、收攏的伸縮房與工件

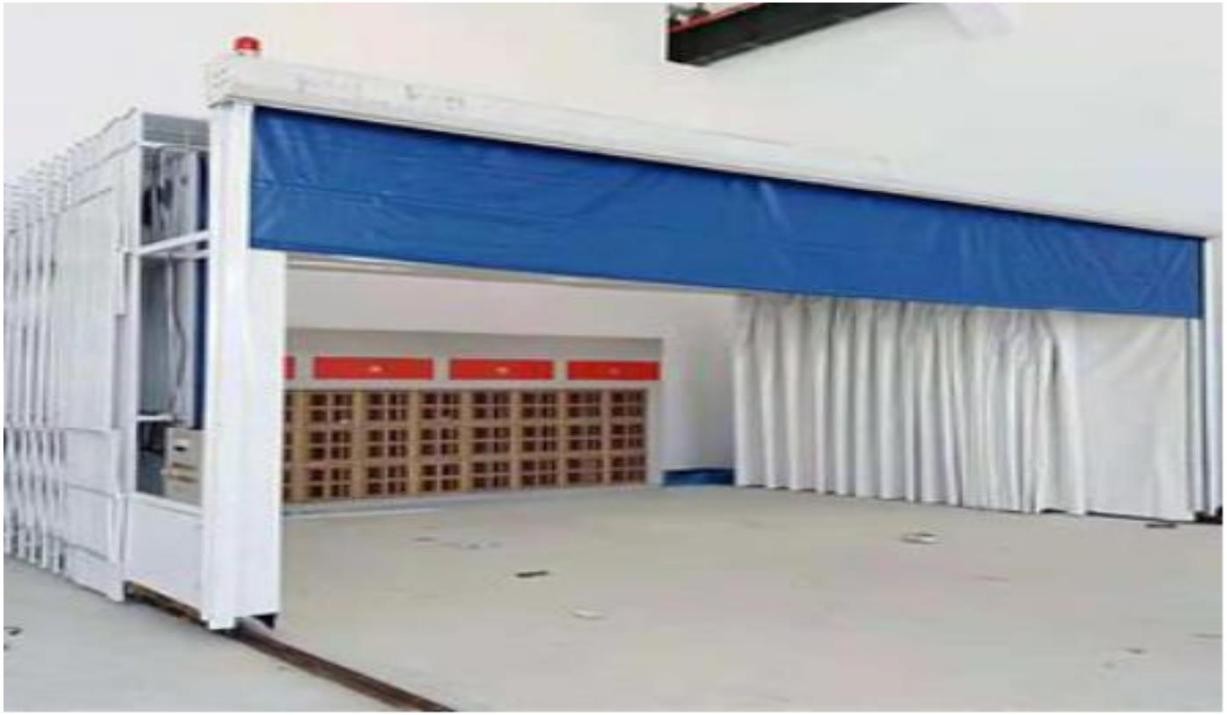

圖 2、展開的伸縮房
各部分結構功能如下：
2.1、軌道：采用輕型地軌作為伸縮移動軌道。軌道的起始端和終止端特定位置設置伸縮限位開關。
2.2、移動框架室體：由移動龍門架結構、伸縮房體支架、伸縮控制連桿、房體密封布、等組成。
2.2.1、移動龍門架結構是伸縮式噴漆房的伸縮牽引支架，它包括了龍門架、伸縮移動驅動架、伸縮警示燈。伸縮動力裝置即伸縮移動架及安裝在伸縮架上的驅動電機、減速箱、主動輪及其傳動系統。移動龍門架安裝在伸縮驅動架上。
2.2.2、伸縮房體支架：包括垂直移動框架、橫梁、從動輪。是伸縮房體的主要鋼結構支架系統。用于房體長度方向伸縮受力傳遞和密封布的支撐固定。后一套支架為固定支架，其余支架的垂直支架底座安裝被動滾輪，用于支撐支架和減少移動阻力。
2.2.3、伸縮控制系統：分為左右兩組，每組由上下斜連桿、垂直連桿、連接軸套、緊固螺栓、隔離墊片等組成。斜連桿的中間連接軸固定于垂直支架上，兩端與相鄰斜連桿軸連，其中上面一組的上端軸與垂直連桿連接，并通過垂直連桿與下面一組上部斜連桿連接點連接。龍門架及固定垂直支架通過半連桿與相鄰垂直移動架斜連桿連接。斜連桿的作用是將龍門架的伸縮長度平均分配給移動支架，保證整套房體前后伸縮的一致性。垂直連桿的作用是通過控制上下兩組伸縮連桿的伸縮一致，從而保證龍門架及各移動支架的垂直平移。
2.2.4、采用高強度 PVC 覆膜阻燃布作為伸縮噴漆室密封布。
2.2.5、用電線路布局：采用伸縮框架內部懸掛布線。
三、設備基本功能原理
3.1、伸縮式移動噴漆房
3.1.1、伸縮式移動噴漆房具有一定的原始長度，是基于增大和縮小伸縮架之間的距離實現房體總長度的變化。采用布幅 1530mm 的 PVC 覆膜阻燃布作為密封布。因而每 1530mm 設計一個帶有走輪的移動支架，移動走輪支架之間設計一個不帶走輪輔助架用于密封布的輔助固定和走輪架收縮后防止走輪碰撞摩擦。
3.1.2、伸縮房的伸展收縮動力來自龍門架下安裝的驅動小車。驅動小車安裝驅動電機、減速機、主動輪及其傳動裝置。電機、減速機之間采用三角帶傳動， 其他傳動為鏈條鏈輪傳動，以保證傳動精確。主動輪采用雙輪驅動，以防止和減少主動輪單輪驅動打滑產生的誤差。同時，為有效消除主動輪打滑，驅動車安裝配重箱以增加主動輪與軌道間的壓力，產生足夠的摩擦力。
3.1.3、伸縮控制連桿是保證伸縮房移動架均勻伸展和收縮的有效結構。伸縮連桿左右各一套。每套伸縮連桿包括 2 組斜連桿和 1 組豎直連桿。斜連桿中間
固定在移動架的上下兩端的特定部位。每個固定點固定 2 件斜連桿，并與相鄰移
動加上的連桿鏈接形成上下 2 個連接點，因而每兩個移動架之間形成 1 組 4 個
連接點。每組連接點上連接點與自上而下的第 3 個連接點通過豎直連桿連接在一起。在全等矩形原理下，保證每個伸縮架之間距離一致。
3.1.4、伸縮房伸縮連桿結構實物圖如下頁圖。

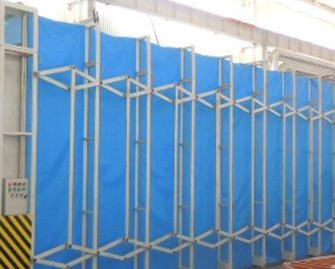

圖 伸縮房伸縮連桿結構
四、材料選用及制造工藝方案
4.1、地面軌道 ：采用輕型地面軌道。軌道在地面以上，用膨脹螺絲固定。
4.2、移動框架室體
4.2.1、移動龍門架
4.2.1.1、移動龍門立柱及橫梁骨架采用 40×60×1.5 鍍鋅方管焊接柱式龍門結構。
4.2.1.2、龍門橫梁采用厚度 1mm 鋼板封裝。
4.2.2、驅動電機 0.75KW 電動機、1:60 減速器，左右各一套。
4.3、伸縮房體支架
4.3.1、垂直支架、橫梁均采用 40×60×σ1.5 矩形管焊接制造。尾部一套為固定式支架，其他為移動式支架。
4.3.2、覆膜阻燃綢布幅寬 1530mm，粘附于垂直支架內壁和橫梁內壁。垂直支架和橫梁內壁粘附覆膜阻燃布后采用 0.5mm 白色彩鋼板壓敷，燕尾絲固定。 4.3.3、移動滑輪：移動滑輪、滑輪軸均采用 A45 鋼制造。滑輪跟軸之間鑲嵌
2 個滾珠軸承連接固定。
4.3.4、伸縮控制連桿采用 40×20×σ1.5 矩形管制造。
4.4、照明：采用工業防爆燈。
五、合同、制造、運輸、交付、安裝、售后服務和發票開具
5.1、雙方達成協議后，自愿簽訂產品買賣合同和技術協議。自 30%定金到賬之日起，雙方簽字的傳真合同生效，具有法律效力。雙方須嚴格遵守。產品制造期間更換為合同原件雙方簽字蓋章，郵遞發送。
5.2、定金到賬第二日起開始計算制造期。制造期 15 天。在產品制造期間買方可以委派質量監督人員來賣方制造現場監督制造。如果買方質量監督人員發現材料或制造工藝不符合技術協議的，賣方應立即改正，并不得影響正常制造期。即使在買方沒有委派監督人員的情況下，賣方頁須嚴格執行技術協議中規定的材料和制造要求進行生產。否則因材料和制造要求不符合協議規定買方有權提出退換。
5.3、產品到達需方廠區付 95%卸車安裝，安裝完畢付清尾款。
5.4、安裝調試期 10 日。安裝前買方須按照賣方提供的圖紙和技術要求完成地面施工。安裝期間買方提供必要的安裝條件，如設備起重設施、220V 工作電源，必要的腳手架等。
5.5、產品保修期 1 年。自試車合格之日起計算保修期。買方未能按照合同規定支付余款時，賣方不給于保修服務，正常計算保修期。
5.6、買方全部貨款到達賣方賬戶后 10 日內賣方給買方開具 13%增值稅發票，快遞至買方單位。
六、雙方職責范圍
6.1、車間墻壁風口開啟及車間墻壁風口封裝工程由買方負責。軌道溝槽開設及軌道安裝后的填埋由買方負責
6.2、買方車間電源至產品配電箱的電源線購置及布線、電源接入由買方負責， 其費用不包含在該產品核算之內。
6.3、產品制造期間，賣方提供地面軌道溝槽和送風地溝下挖圖紙和技術要求。
附：
表 產品參數表
序號 項目 參數
1伸縮房伸展后尺寸（L×W×H）（mm）L6000×W4500×H2800
2驅動電機功率（KW）×數量（臺） 0.75×2＝1.5
3減速機速比 1:60
4設計伸縮線速度（m/min） 4.174
5傳動形式 鏈條鏈輪傳動
七、產品新工藝、新技術和國內同類產品的說明
7.1、新技術新工藝
7.1.1、連桿連接點改變了傳統的螺栓軸設計的非標準件，采用軸套套連，標準螺栓螺絲緊固，保證了標準螺栓的市場購買性，便于廠家維護維修。軸套與軸孔之間間隙保持在 0.1mm-0.2mm 之間，在連接螺絲緊牢的情況下，可以保證連桿與軸套、移動支架與軸套之間保持具有較小的摩擦力，保證了連桿轉動的靈活， 在不用加任何潤滑劑的情況下伸縮就能正常進行。
7.1.2、連桿與之間、連桿與移動支架支架采用墊圈隔離，保證連桿與連桿之間、連桿與移動支架支架具有固定的間隙，不互相摩擦和擠壓，彼此之間相對運動不受影響。
7.1.3、對豎直連桿做了結構改造，減小了豎直連桿與第二連接點的摩擦，并有效保證了伸縮架的豎直度。
7.1.4、驅動小車高速傳動部分即驅動電機與減速機之間的傳動設計為三角帶傳動，有效的降低了傳動噪音。
7.1.5、驅動電機、主動輪安裝座螺孔采用槽式結構，使得三角帶和鏈條松緊可以隨時調節，保證各部傳動具有適宜的漲緊度，避免過度漲緊引起的傳動部件的過度磨損，有效的延長了傳動件的使用壽命。
7.2、國內同類產品的說明
本產品在設計上本著著眼于客戶維護維修方便，延長設備使用壽命，將傳統的落后設計全部修改為便于拆裝維護、減小摩擦、降低噪音的科學設計。并盡可能多的將非標準件設計更改為標準件設計，便于設備配件的購買。在同樣材料的基礎上，有效的提高了設備的使用性能和使用壽命。
